Construcción en altura en Katowice: tecnología de encofrado en rascacielos

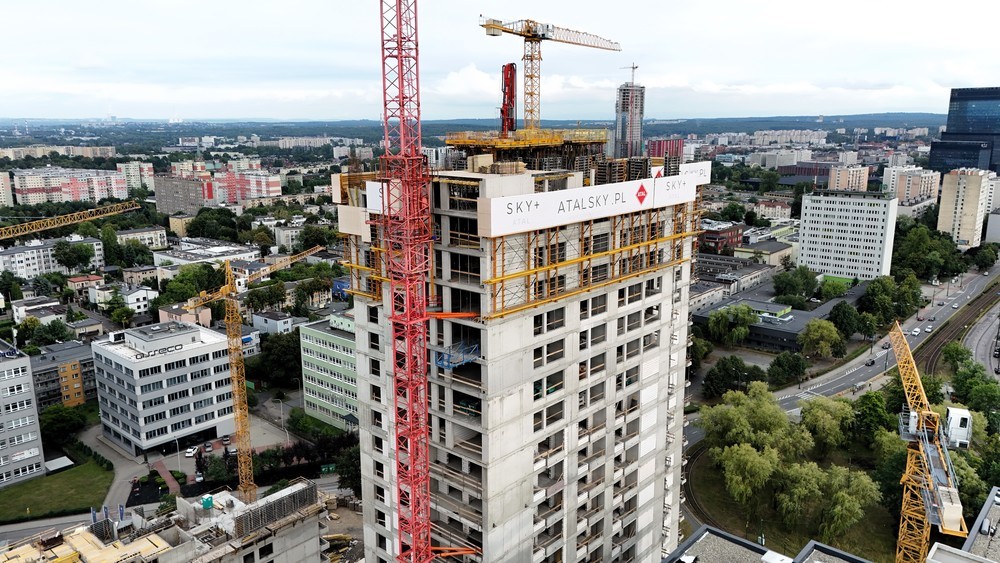

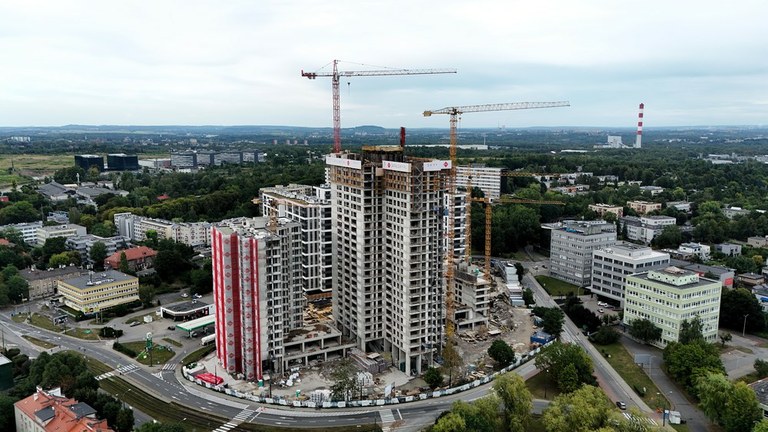

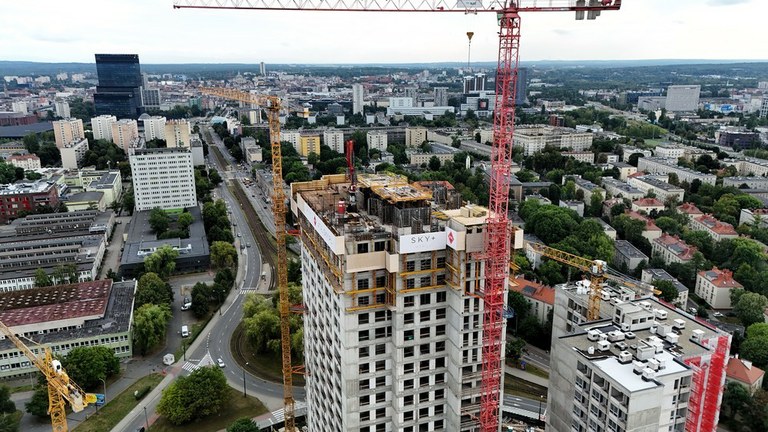

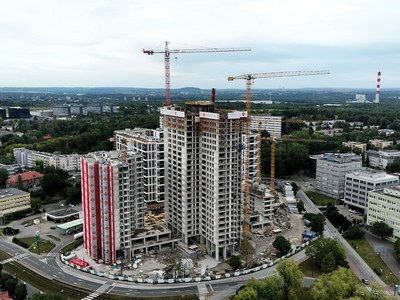

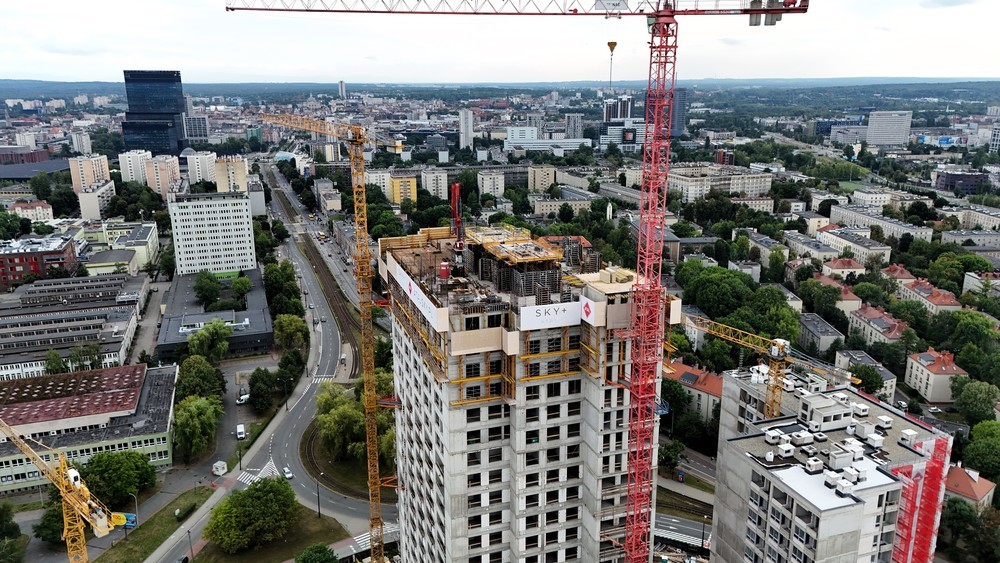

El desarrollo urbanístico SKY+ se articula en dos fases diferenciadas. En la primera se llevan a cabo tres edificios residenciales de 15 niveles cada uno, que suman un total de 316 viviendas. La segunda fase mantiene el mismo número de edificios, aunque incluye un elemento singular: el edificio A, una torre de 36 plantas sobre rasante que iguala en altura a otra torre en la calle Olimpijska de Katowice, donde se han empleado soluciones de ULMA. El conjunto ofrecerá a sus usuarios una amplia variedad de servicios, comercios y cafeterías, además de zonas comunes destinadas al ocio, como áreas de yoga, espacios comunitarios, un cine al aire libre y pequeños jardines.

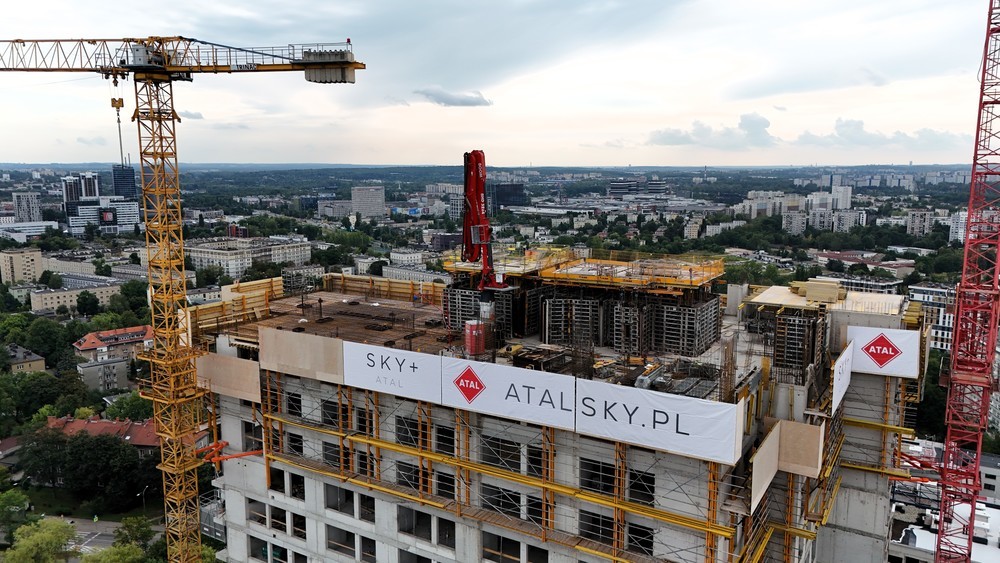

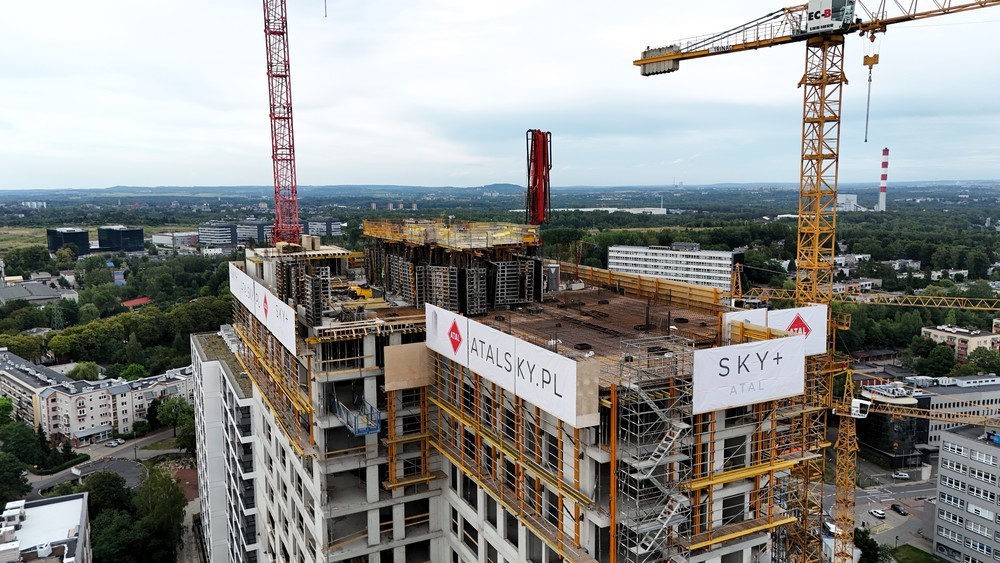

Para la ejecución de los principales elementos estructurales del edificio, es decir, los dos núcleos de escaleras y ascensores junto con los patinillos de instalaciones del edificio A, se ha optado por el sistema autotrepante ATR, equipado con cilindros hidráulicos incorporados de 13 toneladas de capacidad cada uno. El conjunto formado por el encofrado modular ORMA y el sistema ATR se ha elevado en una única maniobra, sin necesidad de grúa, lo que supone una ventaja significativa en la construcción de edificios de gran altura, donde la grúa suele convertirse en un recurso crítico.

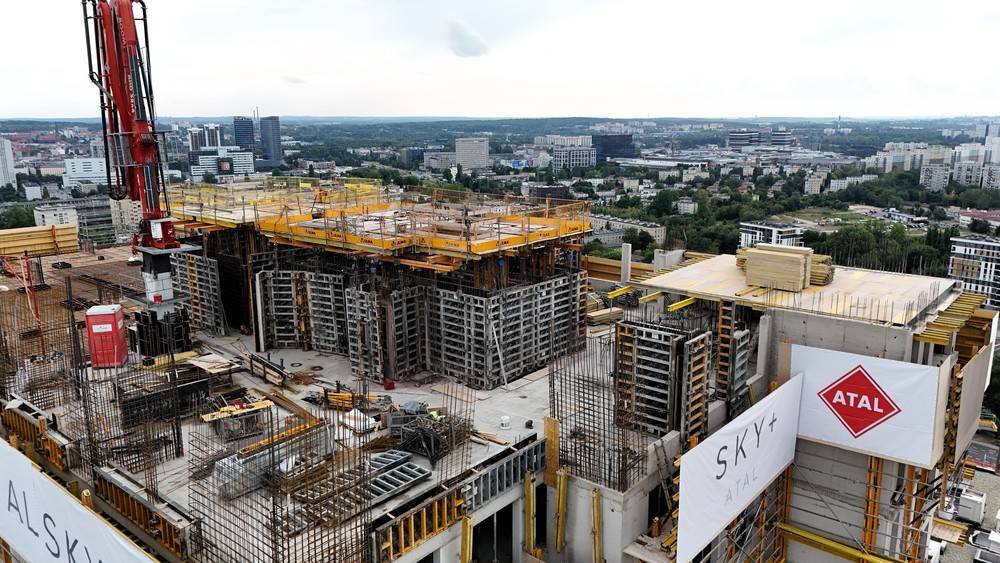

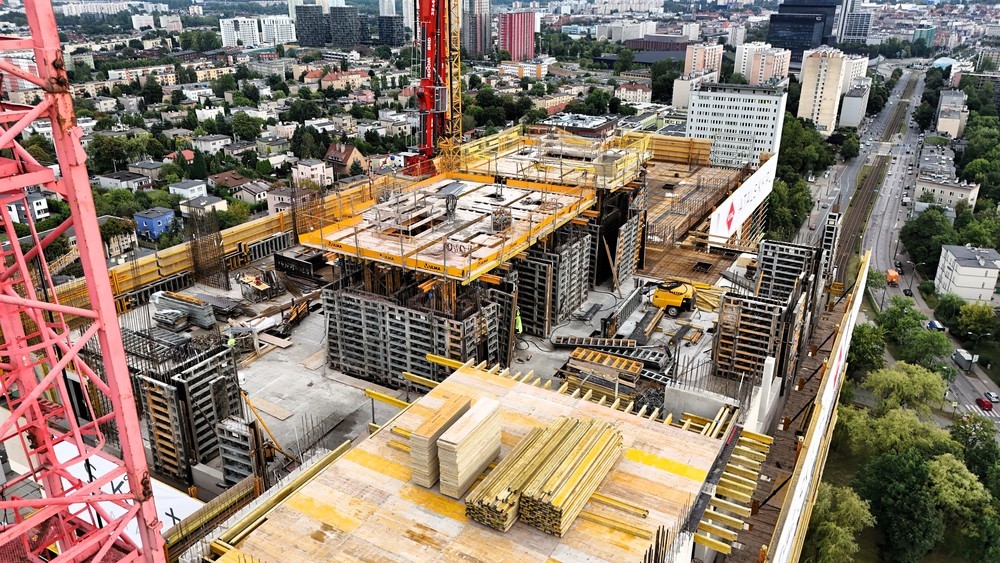

En dos secciones del sistema ATR se incorporaron plataformas de hormigonado y consolas configuradas con elementos del Sistema MK, destinadas a la suspensión del encofrado modular ORMA. Este se conectó a las riostras MK mediante carros equipados con rodillos y polipastos de cadena, que permiten elevar el encofrado aproximadamente 50 cm sobre la losa y retranquearlo a la distancia deseada respecto al muro. En las plataformas superiores se habilitaron huecos específicos para la colocación de escaleras. Además, en una de las secciones se diseñó una cuarta plataforma inferior complementaria que permite el manejo del encofrado de los muros transversales ejecutados en la segunda fase.

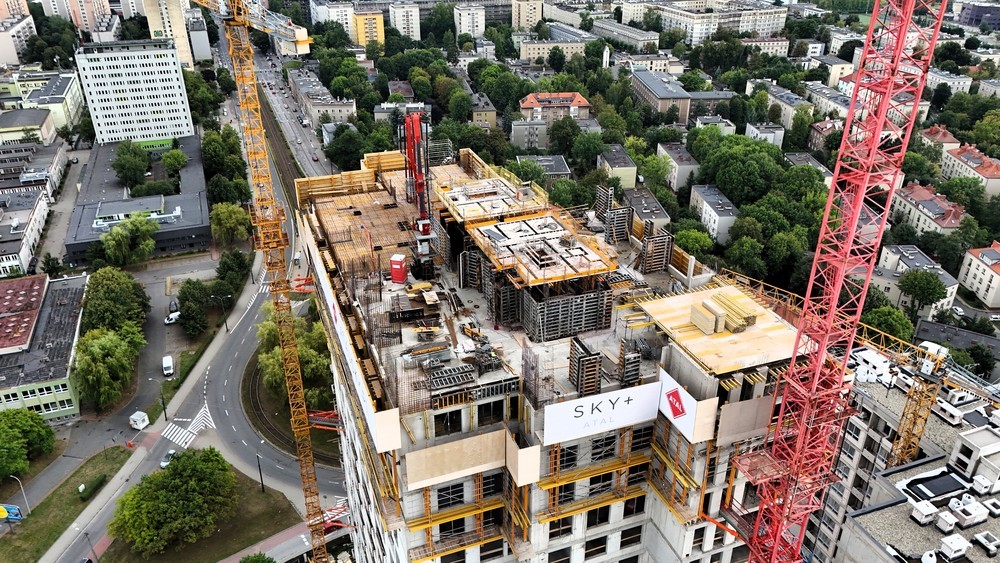

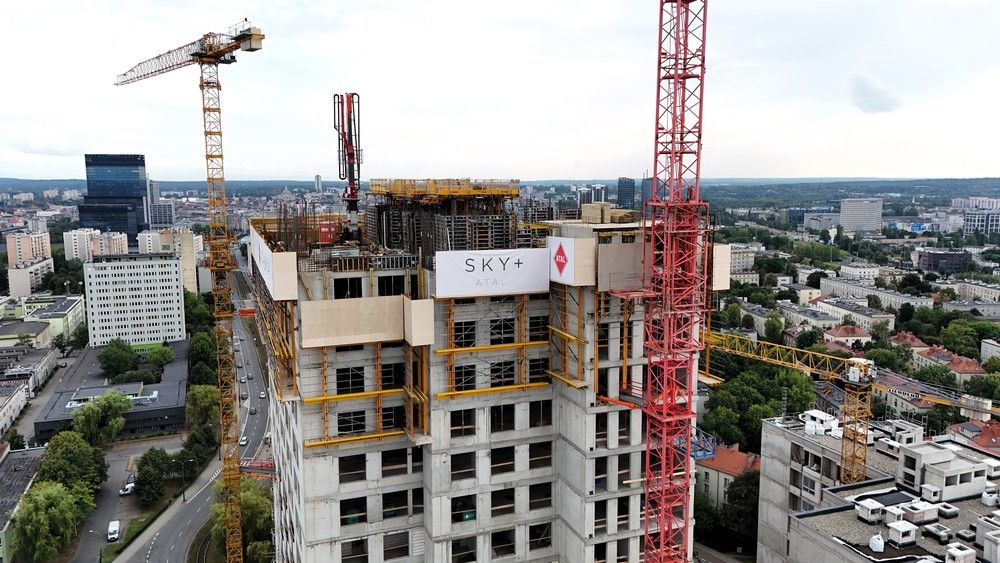

Con el objetivo de garantizar la seguridad de los trabajadores y protegerlos frente a las inclemencias meteorológicas, ULMA ha suministrado pantallas de protección perimetral HWS. Este sistema permite mantener la continuidad de los trabajos con independencia de la climatología y actúa como sistema de protección colectiva frente a la caída de personas u objetos. El conjunto instalado está formado por 22 pantallas perimetrales, una plataforma de acceso y otra de almacenaje.
En lo relativo a los forjados, y atendiendo a los requerimientos del cliente, se empleó ENKOFLEX, encofrado de vigas de madera. Los muros y pilares de sección cuadrada y rectangular se ejecutaron con el encofrado modular ORMA. El conjunto de la solución se completa con consolas de trepado configurables BMK, compatible con los paneles ORMA, mediante el cual se ejecutan los muros perimetrales del edificio.
El uso de sistemas de encofrado del portafolio de ULMA ha garantizado un ciclo semanal de ejecución por planta, lo que en el caso de edificios en altura es una condición indispensable para el éxito del proyecto.
