Puente sobre el Río Rudavoi, Belluno, Italia

Eficacia máxima en geometrías inclinadas
Este puente, ubicado al norte de Italia, cuenta con 3 vanos, sección variable y fue hormigonado in situ.

Descripción

Este puente, ubicado al norte de Italia, cuenta con 3 vanos, sección variable y fue hormigonado in situ.

Características del proyecto:

    • Longitud del puente: 180 m
    • Anchura del puente: 11,5 m
    • Espesor del tablero: entre 1,5 m y 8 m
    • Inclinación transversal: 3,5 %
    • Radio: 140 m
    • Altura de pilas: 5 m
    • Distancia entre pilas: 100 m

Solución ULMA

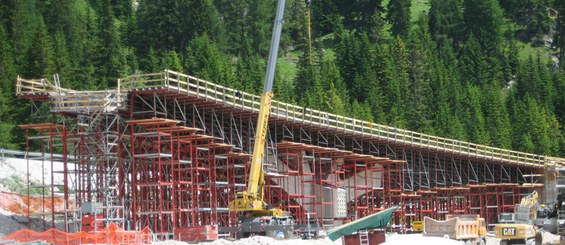

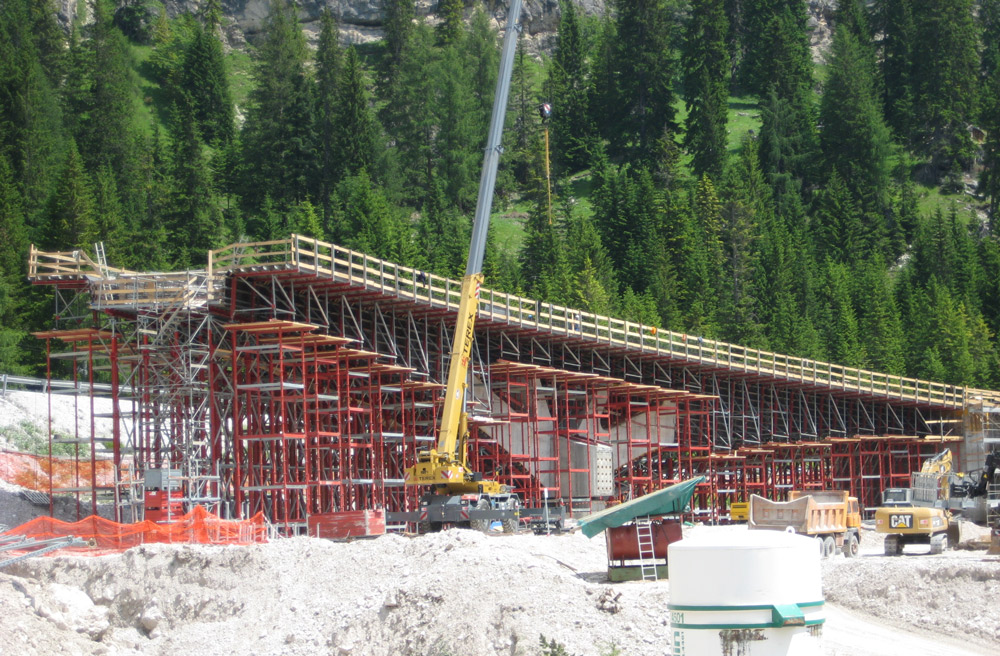

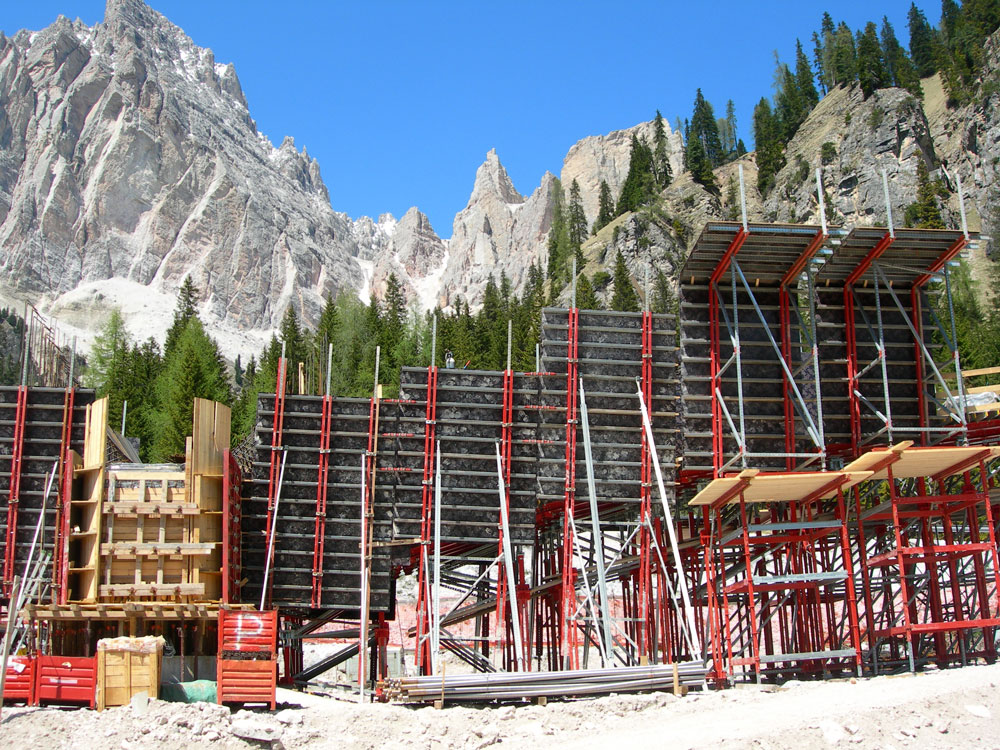

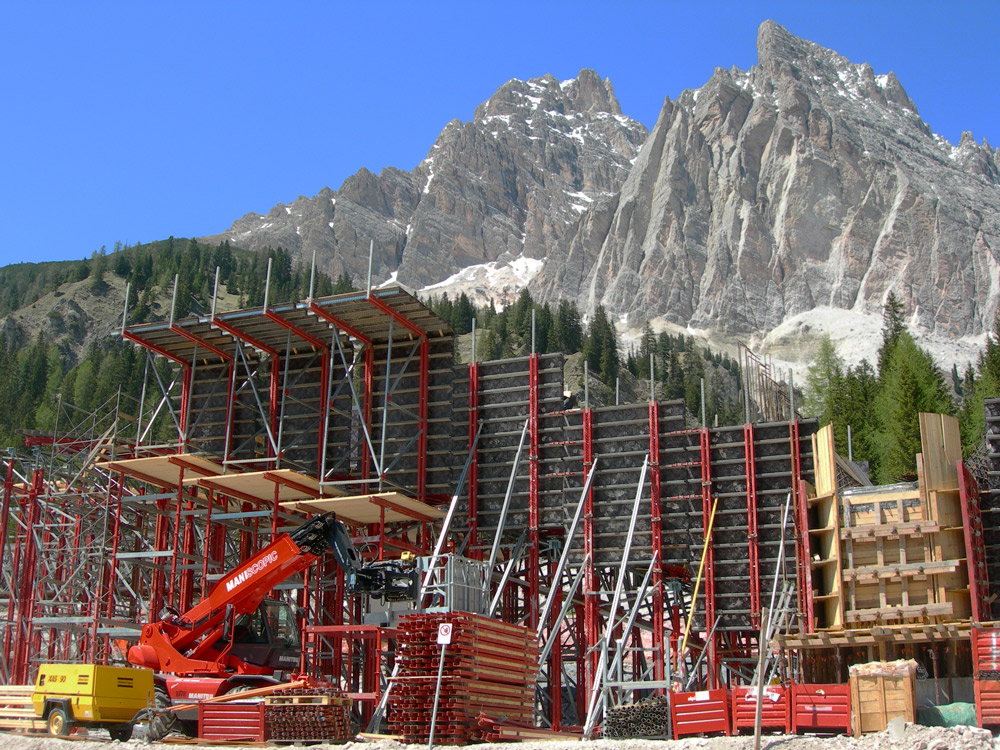

Tras la ejecución de las pilas, el puente se construyó en tres fases. El tramo entre el estribo y la pila, de 70 m de longitud, se acometió con encofrado de forma horizontal y cimbra cuajada.

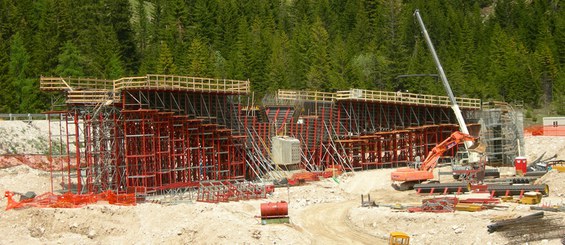

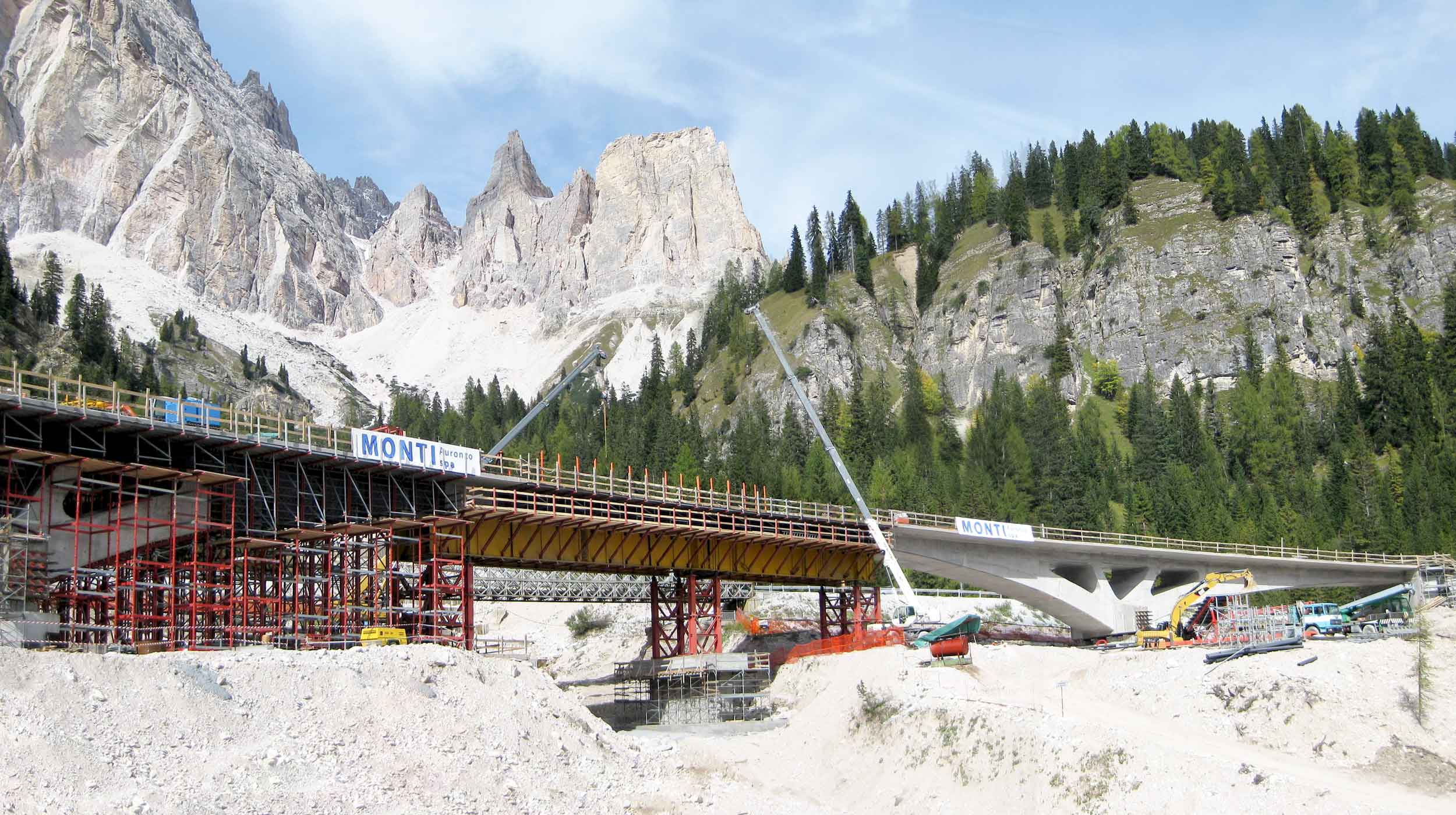

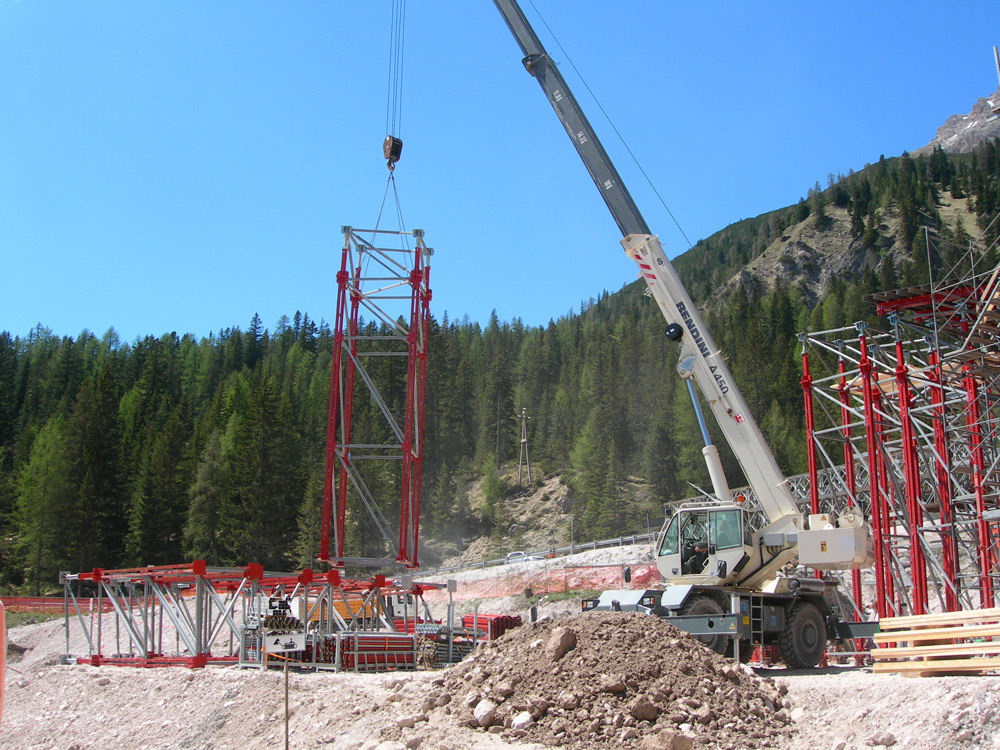

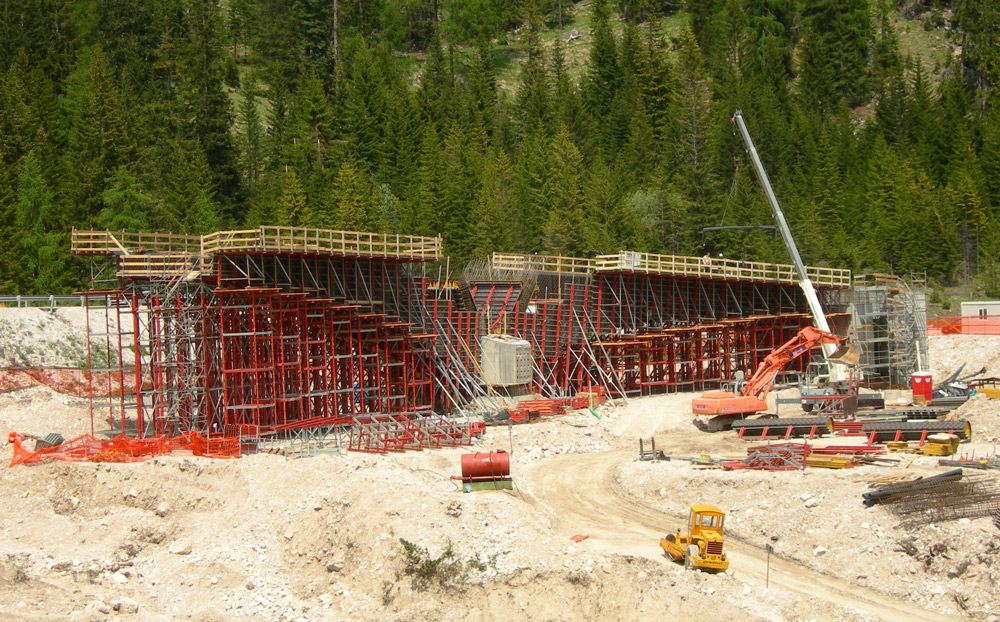

Tras el fraguado del hormigón y el descimbrado, se empleó el mismo material de forma simétrica entre el estribo y la pila al otro lado del puente. En la parte central del puente (40 m), una torre de gran capacidad operó sobre una zapata provisional. La distancia entre apoyos se salvó con cerchas de gran capacidad de carga que soportaron el encofrado.

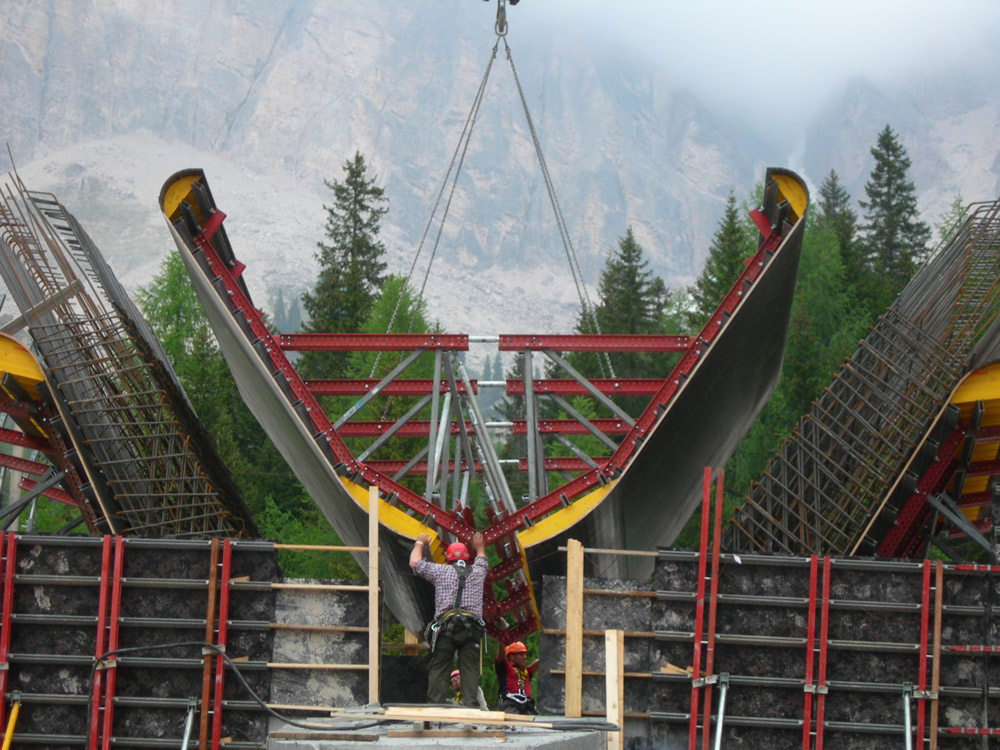

La curvatura específica y la geometría inclinada se resolvieron mediante husillos amoldables a cualquier dirección sobre las cimbras. Ello garantizó unos ajustes perfectos sin utilizar plantillas de madera, lo que supuso un gran ahorro en costes.
